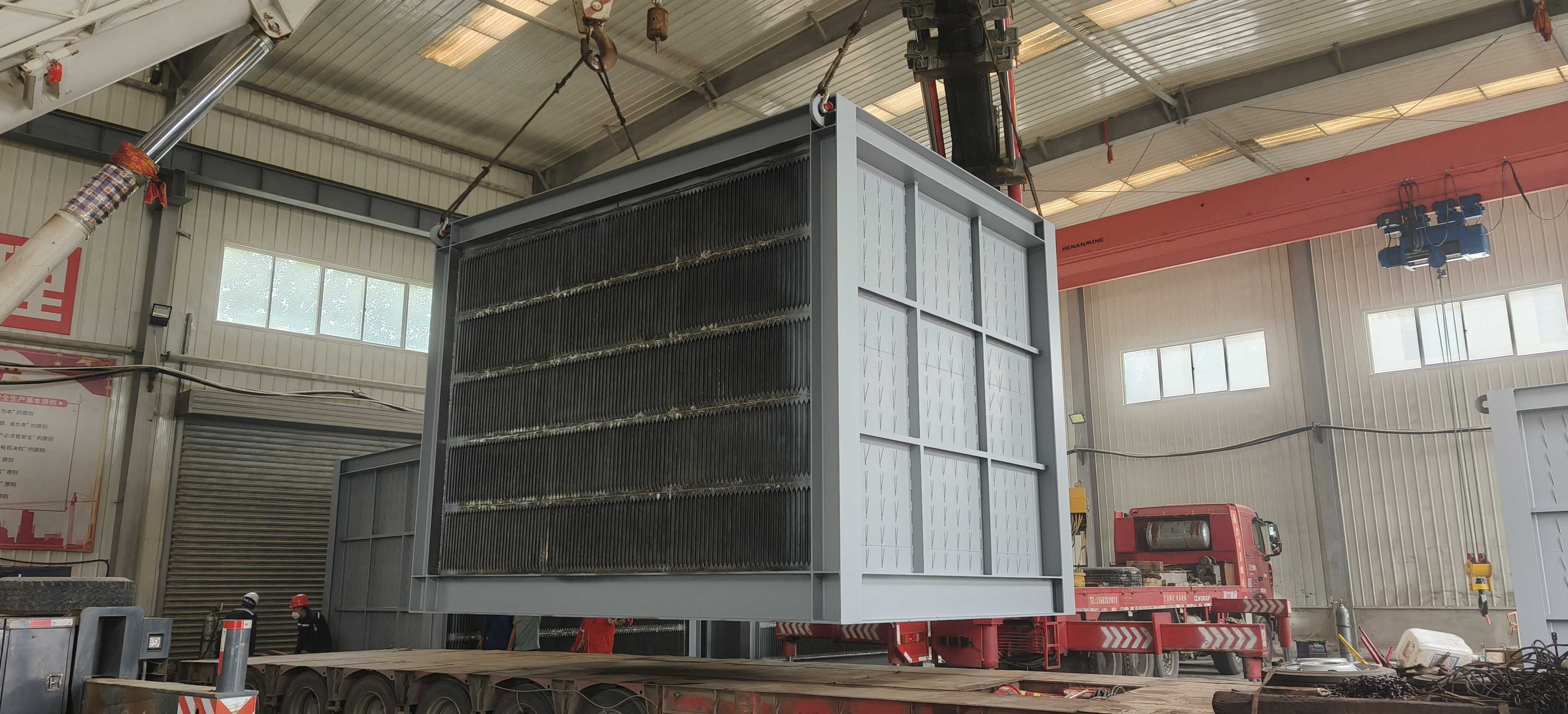

烧结烟气脱硝专用板式换热器

      烧结烟气脱硝专用板式换热器，通常指用于SCR（选择性催化还原）脱硝系统的气气板式换热器（GGH）。其主要作用是在反应器前后交换热量，以回收余热、稳定反应温度并节省燃料的消耗。

1、脱硝工艺换热工作原理

      板式换热器将脱硝SCR反应器出口后的热净烟气热量吸收传递给脱硝前需要升温的低温原烟气，原烟气经过换热器升温后，使烟温达到190℃，再通过吸收热风炉送来的热风进行二次升温至225℃，使烟气达到脱硝反应器要求的反应温度。

2、板式换热器工作原理：

间壁式换热

      通过金属板片将冷热烟气彻底隔开，热量通过板片从高温侧传导至低温侧，实现纯物理换热。

波纹板片强化传热

      采用1.0-1.5mm厚的金属波纹板片（如304、316L、310S不锈钢）作为核心换热元件。波纹结构使烟气在狭窄流道内形成强烈湍流，大幅提高传热效率。这种设计使设备结构紧凑，传热系数可达30–60 W/m²·K。

逆流与全焊接密封

      通常采用逆流布置，即冷热烟气流动方向相反，以最大化平均温差，提升换热效率。 全焊接结构替代了传统垫片密封结构，实现了“零泄漏”。 此外，优化的宽流道设计也使其更耐粉尘堵塞，便于清灰维护。
